افتراضي جولة في معمل الفيزياء

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

هذه جولة سريعة في معمل الفيزياء
ومن لديه إضافة فليتفضل...



بعض الأدوات الضرورية في معمل الفيزياء:


ساعة إيقاف


مسطرة مترية


قدمة ذات الورنية


ميكرومتر


فولتميتر وأميتر


أسلاك توصيل



آلة حاسبة


مذبذب راديوي

_____________________________________________________


instagram

رد مع اقتباس
  #2
قديم 08-09-2005, 09:03
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: جولة في معمل الفيزياء

شوك رنانة


صندوق رنين ومطرقة


مطياف


منشور


عدسات مقعرة ومحدبة


مرايا مقعرة ومحدبة


شموع


ناقوس كهربائي


مغناطيس

_____________________________________________________


instagram

رد مع اقتباس
  #3
قديم 08-09-2005, 09:29
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: جولة في معمل الفيزياء

موقد


عداد جايجر وشرائح بسمك مختلف ومصادر مشعة

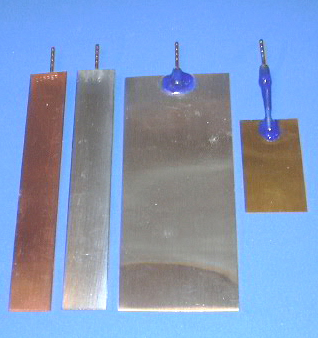

أقطاب معدنية


مخبار مدرج


مصدر للطاقة


بطارية


_____________________________________________________


instagram

رد مع اقتباس
  #4
قديم 08-09-2005, 09:53
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: جولة في معمل الفيزياء

ترمومتر


سخان كهربائي


ميزان الكتروني


جهاز ميكرويف


صندوق مقاومات

_____________________________________________________


instagram

رد مع اقتباس
  #5
قديم 08-09-2005, 10:14
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
Lightbulb قياس الأبعاد باستخدام الميكرومتر

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

هذه طريقة قياس الأبعاد باستخدام الميكرومتر
وهي مستخدمه كثيراً في التجارب الفيزيائية لقياس أنصاف الأقطار

تفضل هنا لمشاهدة طريقة استخدامه

ماهو الميكرومتر؟


الميكرومتر هو أحد أدق أجهزة قياس الأبعاد المتوفر في ورشات التشغيل و المختبرات بحيث أن دقته عادة ما تكون 0.01 مم و قد تصل في بعض الأجهزة قيما دون ذلك مثل 0.001 مم. زيادة على دقته يتميز جهاز الميكرومتر باستعمالاته المتعددة في قياس الأبعاد و سهولة استخدامه. مبدأ عمل جهاز الميكرومتر مبني على الحركة الدورانية للولب

تركيب الميكرومتر: ( راجع الصورة )

Frame هيكل الجهاز
Anvil العمود الساند
Spindle عمود القياس
Sleeve أسطوانة التدرج الطولي
Thimble جلبة القياس
Ratchet Knob المسمار الجاس


يتكون جهاز ميكرومتر القياس الخارجي من جزئين أساسين:

أ - الجزء الثابت: ويحتوي على إطار أو هيكل الجهاز (Frame) على شكل حرف (U) لحمل بقية مكونات الجهاز الثابتة و المتحركة منها. يسند الإطار كل من العمود الساند (Anvil) و عمود القياس (Spindle - Measuring rod) الذين يستعملان لتثبيت الشغلة المراد قياس أبعادها. كذلك يحمل إطار الجهاز التدرج الرئيسي للقياس أو أسطوانة التدرج الطولي (Sleeve with main scale). يكون التدرج الرئيسي للقياس مدرج بالمليمتر (1 mm) من جهة و ب (0.5 mm) من الأسفل.

ب - الجزء المتحرك: الجزء الأساسي المتحرك هو جلبة القياس (Sleeve) التي إذا قمنا بتحريكها حركة دورانية عن طريق المسمار الجاس (Ratchet Knob) فيتحرك عمود القياس لتثبيت الأداة المراد قياسها. عادة ما تكون محيط جلبة القياس مقسم إلى 50 تدرج و يسمح تحريكها دورة كاملة بالتقدم بمقدار 1/2 مم = 0.5 مم. من هنا يمكن استخلاص حساسية الجهاز بأنه قيمة : 0.5/50 = 1/100 = 0.01 مم.

_____________________________________________________


instagram

رد مع اقتباس
  #6
قديم 08-09-2005, 10:18
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: قياس الأبعاد باستخدام الميكرومتر

الطريقة الصحيحة للقياس بالميكرومتر الخارجي:


الشكل يوضح الطريقة الصحيحة لاستعمال ميكرومتر القياس الخارجي. نقوم بمسك الميكرومتر باليد اليمنى حيث يكون الإطار في راحة اليد و الخنصر داخل الإطار. يستخدم الإبهام و السبابة لتدوير الجلبة قصد تحديد مقاس الأداة التي نمسكها باليد اليسرى

********************

الطريقة الصحيحة لقراءة قياس الميكرومتر الخارجي:


إن الميكرومتر جهاز حساس يستعمل في القياسات الدقيقة و لأغراض خاصة في المجال الصناعي, لذلك فإن على مستخدمه مراعاة بعض القواعد الأساسية التي تسمح بإجراء القياس الدقيق على الجهاز. تتم قراءة قياس الميكرومتر على النحو التالي:

1 - قراءة القياس الرئيسي :

يكون نظرنا على حافة جلبة القياس و نقرأ قيمة التدرج المسجل على أسطوانة التدرج الطولي بالمليمتر و نسجل قيمة A.

لاحظ وجود (أو عدمه) أي تدرج 0.5 مم على اسطوانة التدرج الطولي بعد قيمة A : في حالة وجود هذا التدرج أضف قيمة B = 0.5 mm إلى القياس, في حالة عدم وجود التدرج نأخذ قيمة .B = 0 mm

2 - قراءة القياس على الجلبة :

نقوم بتحديد التطابق بين تدرج جلبة القياس و الخط الرئيسي على أسطوانة التدرج الطولي . نضرب قيمة التدرج المسجل على الجلبة بدقة الجهاز و تكون النتيجة هي قيمة القراءة على جلبة القياس و نرمز لها ب C.

3 - نتيجة القياس على الميكرومتر هي حاصل جمع (A + B + C)

_____________________________________________________


instagram

رد مع اقتباس
  #7
قديم 08-09-2005, 10:37
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: قياس الأبعاد باستخدام الميكرومتر



المثال التطبيقي الأول



A = 7.00 mm
B = 0 mm
C = 38 x 0.01 = 0.38 mm

قياس الميكرومتر A + B + C = 7.0 + 0 + 0.38 = 7.38 mm

*******************

المثال التطبيقي الثاني



A = 7.00 mm
B = 0.5 mm
C = 22 x 0.01 = 0.22 mm

قياس الميكرومتر A + B + C = 7.00 + O.50 + 0.22 = 7.72 mm

***********************

والآن درب نفسك على قراءة الميكرومتر

المثال 1



A = ....... mm
B = ...... mm
C = ....... mm

قياس الميكرومتر A + B + C = ............ mm


المثال 2



A = ....... mm
B = ...... mm
C = ....... mm

قياس الميكرومتر A + B + C = ............ mm


المثال 3



A = ....... mm
B = ...... mm
C = ....... mm

قياس الميكرومتر A + B + C = ............ mm


المصدر:
الصفحة الالكترونية لمادة القياسات
د. محمد أحمد عيشوني

_____________________________________________________


instagram

رد مع اقتباس
  #8
قديم 08-09-2005, 11:28
خلف الجميلي خلف الجميلي غير متواجد حالياً
مؤسس الملتقى والمدير العام

تاريخ التسجيل: Aug 2005
المشاركات: 7,545
افتراضي مشاركة: قياس الأبعاد باستخدام الميكرومتر

لك الشكر والتقدير

رد مع اقتباس
  #9
قديم 08-09-2005, 11:33
خلف الجميلي خلف الجميلي غير متواجد حالياً
مؤسس الملتقى والمدير العام

تاريخ التسجيل: Aug 2005
المشاركات: 7,545
افتراضي مشاركة: جولة في معمل الفيزياء

جزاك الله كل خير

رد مع اقتباس
  #10
قديم 08-09-2005, 18:53
جـــــــود جـــــــود غير متواجد حالياً
مستشار فيزيائي

تاريخ التسجيل: Sep 2005
الدولة: my island
المشاركات: 16,156
افتراضي مشاركة: قياس الأبعاد باستخدام الميكرومتر

العفو أستاذنا الكريم

هذه بعض التطبيقات على هذا الدرس

التطبيق الأول

التطبيق الثاني
