[محبة الجنه]

ارجو ان توضحوا لي بالرسم كيف نطبق القاعدة على انواع التيار الثلاثه خطي ودائري ولولبي
لاني احترت عند تطبيق القاعدة لماذا نحط الاتجاه من الاسفل وهل الاتجاه المحدد في الكتاب في الملف الدائري صحيح لانه يختلف عن كتاب العام الماضي

[الفريد]

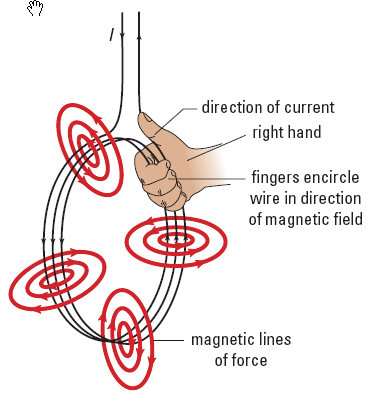

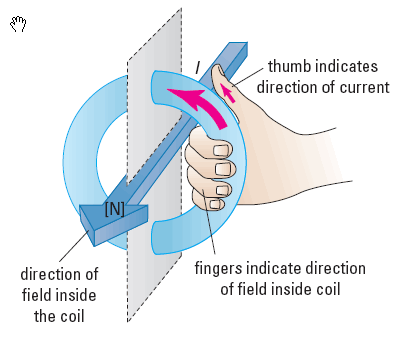

للملف الدائري

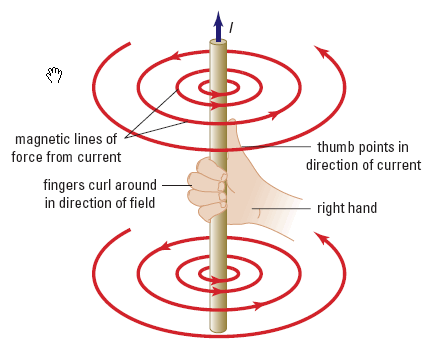

التيار المستقيم


القاعدة يكون اتجاه الابهام هو اتجاه التيار و حركة ثني الأصابع هو اتجاه المجال المغناطيسي المتولد عن التيار

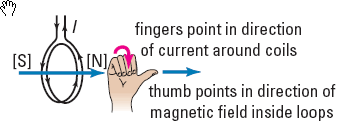

الملف الحلزوني


أنا أفضل هذه الطريقة ( عكس قاعدة اليد اليمنى المقبوضة ) بحيث يكون اتجاه قبضة الأصابع هو اتجاه التيار فيكون الإبهام يشير إلى المجال المغناطيسي .

و بالتوفيق

[محبة الجنه]

اخي الفريد جزيت الجنة
لكن الى الان مافهمت هل احدد اتجاه المجال على اطراف المنحنيات من اسفل
وبعدين هل رسمة الكتاب صح
