[ناصر اللحياني]

بسم الله الرحمن الرحيم

أخوتي الكرام ، السلام عليكم ورحمة الله وبركاته ، وبعد :
بين أيديكم الدرس الثاني من سلسلة المُساعد ، والتي تتطرق إلى مفهوم

" القوة المحركة (الدافعة) الكهربائية " ،

وللإطلاع على دروس الفصل الثامن " التيار المتردد والمستمر " ، تفضل عبر الرابط التالي :
سلسلة المُساعد(1): شرح ومناقشة " التيار المستمر والتيار المتردد "

سلسلة المُساعد(2): شرح ومناقشة " القوة المُحركة الكهربائية "

سلسلة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

سلسلة المُساعد(4): شرح ومناقشة "الموصلات فائقة التوصيل"

سلسلة المُساعد(5): شرح ومناقشة " قانون أوم وتحقيقه عمليا "

سلسلة المُساعد(6): شرح ومناقشة " جسر وتيستون "

سلسلة المُساعد(7): شرح ومناقشة " قانون جول "

سلسلة المُساعد(8): شرح ومناقشة " القدرة الكهربائية "

سلسلة المُساعد(9): شرح ومناقشة " قانونا حفظ الطاقة والشحنة"

سلسلة المُساعد(10): شرح ومناقشة " العلاقة بين فرق الجهد والقوة المحركة الكهربية "
سلسلة المُساعد(11): شرح ومناقشة " توصيل المقاومات "

سلسلة المُساعد(12): شرح ومناقشة " توصيل المولدات"


اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وزدنا علما يا رب العالمين .
لا تنسوني ووالديّ وأهلي من صالح دعائكم في ظهر الغيب .

[ناصر اللحياني]

القوة المحركة (الدافعة) الكهربائية (( ق.د.ك))

Electromotive force - emf

لفهم المقصود بالقوة المحركة الكهربائية نحتاج إلى بعض المعلومات المرتبطة بالبنية الذرية , فلكل ذرة إلكترون واحد أو أكثر، يحمل كل منها شحنة كهربائية سالبة , وتحتوي الذرات أيضًا على بروتونات، وهي جسيمات يحمل كل منها شحنة كهربائية موجبة , والشحنات المختلفة تتجاذب، و الشحنات المتشابهة تتنافر, وينبني تشغيل الدائرة على مبدأ التجاذب بين الشحنات المختلفة.

ونعلم مما سبق دراسته أن سريان الإلكترونات في اتجاه واحد يكوّن تيارًا كهربائيًا . بعد ذلك وجد أن القوة الدافعة الكهربائية ( أو ما يسمى بالفولتية) ، هي القوة التي تدفع هذه الإلكترونات لتكون تيارا. أي أن الأكترون يتحرر من الذرة وينطلق متنقل من ذرة إلى أخرى بفعل القوة الدافعة الكهربائية ، والتي تعتبر أيضا – أي القوة الدافعة الكهربائية – بأنها قوة التجاذب الكهربائي الذي يسببه اختلاف الشحنات بين نقطتين في الدائرة، ويوفرها مصدر طاقة كهربائية ( البطارية مثلا )، حيث أن أحد طرفي البطارية سالبا ، و الطرف الآخر موجبا.

( تسمى الإلكترونات التي يتحرر من الذرة ويتطلق متنقلة بين الذرات بالإلكترونات الحرة أو حاملات الشحنة ).

والفلاشين التاليين يوضحان ما سبق :

http://www.phys4arab.net/uploood/naser/emf2.swf
http://www.phys4arab.net/uploood/naser/emf3.swf

لحفظهما ( أضغط بزر الفأة اليمن ثم أختر حفظ بإسم )

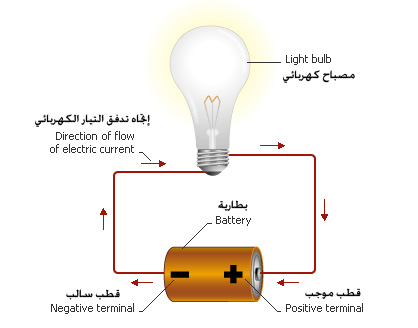

وتسري الإلكترونات فعليا من طرف البطارية السالب إلى طرف البطارية الموجب، حيث تولد هذه الحركة الإكترونية تيارًا كهربائيًا. ولكن العلماء اصطلحوا اعتبار أن سريان التيار الكهربائي يكون من الموجب إلى السالب. فحتى أواخر القرن التاسع عشر الميلادي ظل العلماء يعتقدون خطأ أن التيار الكهربائي يسري في ذلك الاتجاه.

الخلاصة :

لكي تتحرك الإلكترونات المكونة للتيار لا بد لها من طاقة تكتسبها من المولد الكهربائي وتعرف تلك الطاقة بالقوة المحركة الكهربائية للمولد والتي يمكن تعريفها بأنها :

مقدار الطاقة التي يعطيها المولد لكل كولوم يجتازه .

الفلاش التالي ، يحاكي تعريف القوة المحركة الكهربائية :
http://www.phys4arab.net/uploood/naser/emf1.swf
للحفظ ( أضغط بزر الفأة اليمن ثم أختر حفظ بإسم )

مثال توضيحي :

إذا فرضنا أن كمية من الكهرباء قدرها 10 كولوم مرت خلال المولد فاكتسبت طاقة مقدارها 20 جول . فإن الطاقة التي يكتسبها الكولوم الواحد هي 20÷10=2جول/ كولوم , وفي هذه الحالة نقول أن القوة المحركة لهذا المولد هي 2جول / كولوم ( فولت ) , ومما سبق يمكن حساب القوة المحركة للمولد من العلاقة التالية :

قم = ط / ش

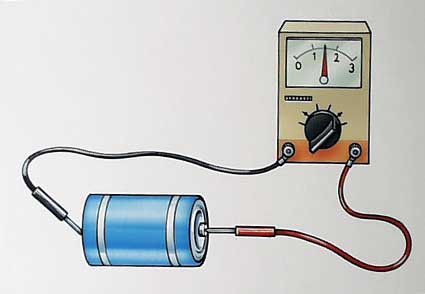

وتقاس القوة المحركة الكهربائية بوحدة ( جول / كولوم ) وتكافئها وحدة ( الفولت ) ، ويستخدم جهاز الفولتميتر لقياس القوة الدافعة الكهربية (e.m.f) الناتجة من مصدر كهربي .

سؤال : ما معنى أن القوة المحركة لمولد 2 فولت .
الجواب : أن مقدار الطاقة الكهربائية التي يعطيها المولد لكل كولوم يجتازه = 2 جول


ملاحظات :
1 - القوة المحركة ليست قوة بالمعنى الميكانيكي ولكنها طاقة وحدة الشحنات ووحدة قياسها هي وحدة قياس فرق الجهد ( الفولت ) .
2 – القوة المحركة الكهربائية هي فرق الجهد الكهربائي ، في حالة عدم مرور تيار كهربائي .
3 – في حالة مرور تيار كهربائي فإن الفرق بين القوة المحركة للمولدة وفرق الجهد هو أن :
القوة المحركة الكهربائية : تمثل الطاقة المكتسبة لوحدة الشحنات الكهربائية من المولد
بينما فرق الجهد : الطاقة المفقودة من وحدة الشحنات الكهربائية بين هاتين النقطتين في الدائرة الكهربائية .

وسنتعرف لاحقا بإذن الله تعالى ، على مزيد من التفرقة بين القوة المحركة الكهربائية و فرق الجهد الكهربائي .

الدرس القادم بإذن الله تعالى هو مفهوم " المقاومة الكهربائية والعوامل المؤثرة عليها ".

[ام ياسر]

جزاك الله خير

[الحزينه]

الله يجزاك خير

[kingstars18]

لكي تتحرك الإلكترونات المكونة للتيار لا بد لها من طاقة تكتسبها من المولد الكهربائي وتعرف تلك الطاقة بالقوة المحركة الكهربائية للمولد

سنأخذ مثالا بواسطة الفلاش الذي وضعته

http://www.phys4arab.net/uploood/naser/emf1.swf

في نفس هذه الدارة مع نفس عناصرها، يمكن أن نحصل على طاقة محركة متغيرة وهذا يعود إلى طبيعة الناقل
سنتحدث بطريقة فيزيائية-إقتصادية

نلقي نظرة على الجدول الدوري، ما هي العناصر التي يمكن أن تحوز على faible energie d'ionisation أي طاقة تشرد ضعيفة؟

هذه العناصر تسمى بـ les éléments de transition أو transition Elements

وعذرا لعدم معرفتي للتسمية باللغة العربية، لكن للإيضاح، فهي للعناصر التي نجد في المدار S إلكترونا واحدا

(on trouve dans la configuration éléctronique qu'elle possede dans la secouche S 1 seule éléctron)

مثال على ذلك السيسيوم


الذي تكون Electronic configuration أو تشكيلته الإلكترونية
كما أن طاقة لأول تشرد هي 375,6 kJ./mol1

فهذا العنصر سهل أن يفقد إلكرتونا والذي يعتبر وحيدا في مداره ، حاله حال transition Elements مثل Francium، Rubidium،Potassium...إلخ

فهي نواقل جيدة وبالتالي المردودية في القوة الحركية تكون جيدة ولا تحتاج إلى نقلها لمستوى الناقلية.

[الحزينه]

الله يجزاك خير

[خلف الجميلي]

ما شاء الله تبارك الله

رائع ، جزاك الله كل خير

[kingstars18]

من هي العناصر

والأصح : ما هي العناصر

وبالتالي المردودية في الطاقة الحركية

والأصح : المردودية في القوة المحركة
