سلسلة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

بسم الله الرحمن الرحيم
أخوتي الكرام ، السلام عليكم ورحمة الله وبركاته ، وبعد :

بين أيديكم الدرس الثالث من سلسلة المُساعد ، والتي تتطرق إلى مفهوم

المقاومة الكهربائية

( روابط بقية دروس الفصل الثامن )

سلسلة المُساعد(1): شرح ومناقشة " التيار المستمر والتيار المتردد "

سلسلة المُساعد(2): شرح ومناقشة " القوة المُحركة الكهربائية "

سلسلة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

سلسلة المُساعد(4): شرح ومناقشة "الموصلات فائقة التوصيل"

سلسلة المُساعد(5): شرح ومناقشة " قانون أوم وتحقيقه عمليا "

سلسلة المُساعد(6): شرح ومناقشة " جسر وتيستون "

سلسلة المُساعد(7): شرح ومناقشة " قانون جول "

سلسلة المُساعد(8): شرح ومناقشة " القدرة الكهربائية "

سلسلة المُساعد(9): شرح ومناقشة " قانونا حفظ الطاقة والشحنة"

سلسلة المُساعد(10): شرح ومناقشة " العلاقة بين فرق الجهد والقوة المحركة الكهربية "

سلسلة المُساعد(11): شرح ومناقشة " توصيل المقاومات "

سلسلة المُساعد(12): شرح ومناقشة " توصيل المولدات"
اللهم علمنا ما ينفعنا وانفعنا بما علمتنا وزدنا علما يا رب العالمين .
لا تنسوني ووالديّ وأهلي من صالح دعائكم في ظهر الغيب .

_____________________________________________________


اللهم أغفر لصلاح ... اللهم أنزل على قبره الضياء والنور والفسحة والسرور ، اللهم وأجعل قبره روضة من رياض الجنة.

ناصر اللحياني
@N_Allehyani

رد مع اقتباس
  #2
قديم 18-02-2008, 13:07
نـاصر نـاصر غير متواجد حالياً
المُشـــرف العـــام
أبو صــالح وجُمــانة وراشــد

تاريخ التسجيل: Feb 2006
الدولة: مكة المكرمة
المشاركات: 14,420
رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

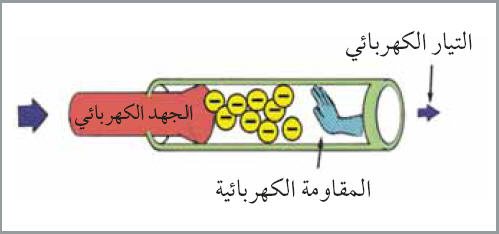

المقاومة الكهربائية
Electrical Resistance

هي خاصية فيزيائية ، تعني اعتراض ( إعاقة ) المادة لمرور الشحنات الكهربائية عبرها. وتحدث المقاومة عندما تصطدم الإلكترونات المتحركة في المادة بالذرات ، وتطلق طاقة في شكل حرارة (تغير الطاقة الكهربائية إلى حرارة ). وتعتبر الموصلات الجيدة، مثل النحاس، ضعيفة المقاومة، مقارنة بأشباه الموصلات، مثل السليكون. أما العوازل، مثل الزجاج والخشب، فذات مقاومة عالية جدًا، يصعب معها مرور الشحنات الكهربائية عبرها. بينما لا تشكل الموصلات الفائقة أي مقاومة لمرور الشحنات عبرها.


تعريف المقاومة الكهربائية :
هي خاصية ممانعة الموصل لمرور التيار الكهربائي فيه مما ينتج عنها ارتفاع في درجة حرارته


لمشاهدة فلاشات تحاكي المقاومة ، تفضل إلى الروابط التالية :
http://www.phys4arab.net/uploood/naser/Resistance1.swf
http://www.phys4arab.net/uploood/naser/Resistance2.swf
وللحفظ أضغط على الرابط ثم أختر حفظ بإسم
ملاحظة الفلاش الثاني حجمه 1.3م.ب

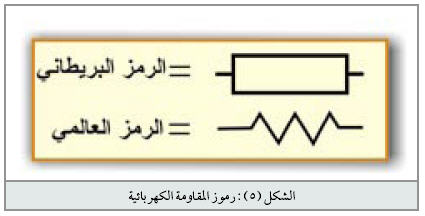

وتقاس المقاومة الكهربائية بالأوم ويرمز لة بالحرف Ω ويقرأ اوميغا OMEGA ، ويرمز لها كما في الصورة التالية :


أهمية المقاومة الكهربائية :
رغم أن المقاومة الكهربائية تسبب هدرا لجزء من الطاقة إلا أنها تكون ضرورية لحماية بعض أجزاء الدوائر الكهربائية, ولذلك فهي تصنع لتوضع في بعض أجزاء الدوائر الكهربائية حماية لها ، وتكمن أهميتها في :
أنها تتحكم في شدة التيار المار
وتتحكم أيضا في فرق الجهد بين طرفيها .




للتوضيح :

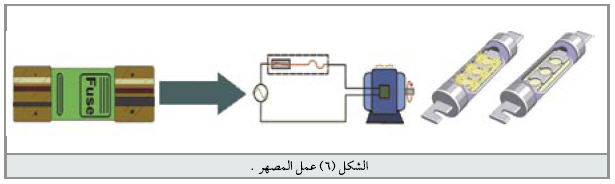

ويمكن تشبيه المقاومة الكهربائية في عملها عمل محبس الماء حيث لا تسمح إلا بمرور كمية معينة من الكهرباء , وبعض المقاومات تتلف ( تنصهر ) إذا مر بها تيار أكبر من مقدار معين , أما بعض المقاومات فتتميز بأنها تقطع التيار الكهربائي تلقائيا عند تجاوزه مقدار معين , ومن الأمثلة على النوع الأول تلك المستخدمة في السيارات والتي تسمى ( فيوز )


أما النوع الثاني فمن الأمثلة عليه قاطع الكهرباء الذي بداخل عداد الكهرباء الخاص بالمنزل , حيث يلاحظ تسجيل رقم مثل 200A ( 200أمبير ) أي أنه لا يسمح بمرور أكثر من 200 أمبير ( أي 200كولوم/ث ) وفي حالة حدوث ذلك بسبب التماس ببن بعض الأسلاك في الدائرة أو غيره ( هو ما يسمى بالدائرة القصيرة أي عديمة المقاومة ) فإن القاطع يقطع التيار عن الدائرة الكهربائية لحمايتها .


أنواع المقاومات الكهربائية :
وتختلف نوعيتها على حسب كيفية صنعها والمواد المركبة منها وأهم أنواع المقاومات هي:
1- المقاومة الثابتة
2- المقاومة المتغيرة
3- المقاومة الضوئية
4- المقاومة الحرارية




أولا : المقاومة الثابته Resistor :

تتميز هذه المقاومات بثبات قيمتها وتختلف في استخدامها على حسب قدرتها في تمرير التيار الكهربائي فهناك مقاومات ذات أحجام كبيرة تستخدم في التيارات الكبيره وأخرى صغيرة للتيارات الصغيرة.

ثانيا: المقاومة المتغيرة Potentiometer or Variable Resistor VR :

مقاومة يمكن تغيير قيمتها حيث تتراوح قيمتها بين الصفر وأقصى قيمة لها فمثلا عندما تقول أن قيمة المقاومة 10KΩ يعني أن قيمة المقاومة تتراوح بين الصفر أوم تزداد بالتدريج يدويا حتى تصل قيمتها العظمى 10KΩ 0-10KΩ ويمكن تثبيتها على قيمة معينة.

ويمكن مشاهدة المقاومة المتغيرة في كافة الأجهزة الصوتية فعندما نريد رفع صوت الجهاز "الراديو" أو نخفضه فإننا نغير في قيمة المقاومة المتغيرة فعندما تصل قيمة المقاومة أقصاها فإن الصوت ينخفض إلى أقل شدة والعكس عند رفع الصوت.

العوامل المؤثرة في مقاومة أي موصل :.
1- نوع المادة المصنوع منها الموصل
2- طول الموصل
3- مساحة مقطع الموصل
4- درجة حرارة الموصل




فالسلك النحاسي الرقيق، على سبيل المثال، أكثر مقاومة من السلك السميك، والسلك الطويل أكثر مقاومة من السلك القصير. و تتفاوت مقاومة المادة أيضًا حسب درجة الحرارة ، وبما أن مقاومة الموصل ( م ) تتناسب طرديا مع طوله ( ل ) وعكسيا مع مساحة مقطعه ( س ) :

لمشاهدة فلاشات تحاكي العوامل المؤثرة على المقاومة ، تفضل إلى الروابط التالية :
http://www.phys4arab.net/uploood/naser/Resistance3.swf
http://www.phys4arab.net/uploood/naser/Resistance4.swf
وللحفظ أضغط على الرابط ثم أختر حفظ بإسم


م = ثابت × ل / س

وثابت التناسب هنا يعتمد على نوع مادة الموصل ويسمى المقاومة النوعية ( من )

م = من × ل / س

ومن هذه العلاقة يمكن تعريف المقاومة النوعية ( من ) بأنها :

" مقاومة موصل منتظم المقطع طوله وحدة الأطول ومساحة مقطعه وحدة المساحات " وتتأثر المقاومة النوعية ومن ثم المقاومة الكلية لناقل ما بدرجة الحرارة بشكل طردي حيث دلت التجارب العملية أن المقاومة النوعية تتغير مع درجة الحرارة حسب العلاقة :

من د = من. ( أ + ثا × د )

حيث ( من د ) هي المقاومة النوعية للموصل عند درجة ( د ) المئوية .
(من. ) المقاومة النوعية للموصل عند درجة صفر المئوية .
( ثا ) المعامل الحراري للمقاومة النوعية للعنصر وهو ثابت للعنصر الواحد ويختلف من عنصر لآخر .
( د ) درجة الحرارة المئوية .

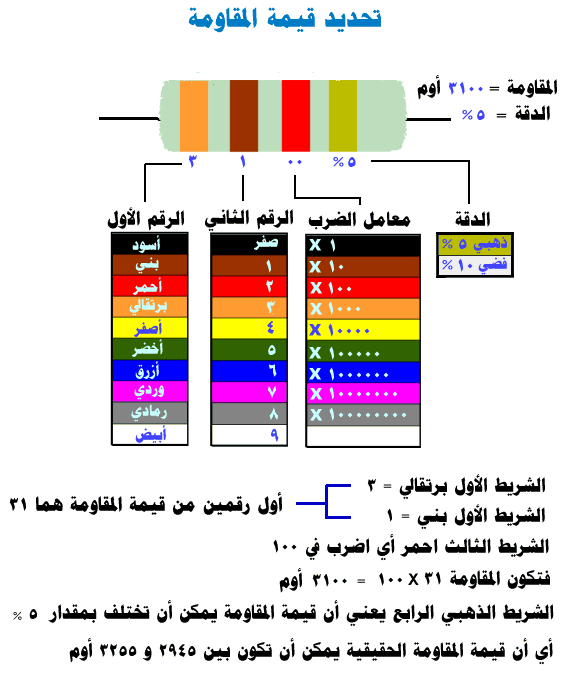

تحديد قيمة المقاومة :


والفلاشات التالية ، لحساب قيمة المقاومة بالألوان :
http://www.phys4arab.net/uploood/naser/Resistance5.swf
http://www.phys4arab.net/uploood/naser/Resistance6.swf
http://www.phys4arab.net/uploood/naser/Resistance7.swf
وللحفظ أضغط على الرابط ثم أختر حفظ بإسم



الدرس القادم بإذن الله تعالى هو مفهوم " المواد فائقة التوصيل ".

_____________________________________________________


اللهم أغفر لصلاح ... اللهم أنزل على قبره الضياء والنور والفسحة والسرور ، اللهم وأجعل قبره روضة من رياض الجنة.

ناصر اللحياني
@N_Allehyani

رد مع اقتباس
  #3
قديم 18-02-2008, 14:26
مآري كوري مآري كوري غير متواجد حالياً
فيزيائي نشيط جداً

تاريخ التسجيل: Jul 2007
المشاركات: 119
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

بارك الله في جهودك00يأستاذنا العظيم

رد مع اقتباس
  #4
قديم 18-02-2008, 14:31
الحزينه الحزينه غير متواجد حالياً
مسجل في الدورة الثانية لتعليم الفيزياء

تاريخ التسجيل: Jan 2006
الدولة: في قلوب الناس
المشاركات: 1,137
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

بارك الله فيك

رد مع اقتباس
  #5
قديم 18-02-2008, 15:01
kingstars18 kingstars18 غير متواجد حالياً
المُراقب العام والمُستشار القانوني
المشرف على الدورة الثانية لتعليم الفيزياء

تاريخ التسجيل: May 2006
المشاركات: 12,854
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

اقتباس:
عمل محبس الماء
ما هو محبس الماء؟ هل من الممكن المصطلح بالإنجليزية أو الفرنسية؟

في Thermodynamique أو الديناميكا الحرارية وبالضبط في سخانات المياه، يمكننا أن تحكم بمرودية السخان من خلال تغيير المقاومة



فكلما زادت المردودية قلت مدة التسخين، والعكس صحيح ، ويتم ذلك من خلال الربط بالعلاقة التالي : P=W S

حيث P=puissance أي القوة
W وتمثل الطاثة اللازمة لتغير درجة حرارة الماء من T1 إلى T2 وتكون بـ J/S

T الزمن اللازم للتسخين

طبعا نعلم أن P=U I و U=RI إذا R=U*2/P

وهذا ينطبق على ما قلناه سابقا وهو بزيادة R ستقل القوة وتزيد مدة التسخين والعكس صحيح

بعض التحويلات المهمة

1kilo-Ohm=1000 Ohm

1Méga-Ohm=1 000 000 Ohm

1Giga-Ohm= 1 000 000 000 Ohm

والسلام عليكم ورحمة الله تعالى وبركاته

رد مع اقتباس
  #6
قديم 18-02-2008, 15:24
bmw999bmw bmw999bmw غير متواجد حالياً
فيزيائي نشيط جداً

تاريخ التسجيل: Aug 2006
المشاركات: 106
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

الله يعطيك ألف عافية على هذا الشرح الوافي

رد مع اقتباس
  #7
قديم 18-02-2008, 15:50
نـاصر نـاصر غير متواجد حالياً
المُشـــرف العـــام
أبو صــالح وجُمــانة وراشــد

تاريخ التسجيل: Feb 2006
الدولة: مكة المكرمة
المشاركات: 14,420
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

شكرا لكم جميعا ، وجزيتم خيرا .

اقتباس:
المشاركة الأصلية كتبت بواسطة kingstars18 مشاهدة المشاركة

ما هو محبس الماء؟ هل من الممكن المصطلح بالإنجليزية أو الفرنسية؟
محبس الماء هو ما يعرف بـ " الصنبور "



ووجه المقارنة بينه وبين المقاومة هو التحكم في المرور ،

فالصنبور يتحكم في مرور الماء ، والمقاومة تتحكم في مرور التيار .


أشكرك أخي العزيز الكنج على مداخلتك ، وجزيت خيرا

_____________________________________________________


اللهم أغفر لصلاح ... اللهم أنزل على قبره الضياء والنور والفسحة والسرور ، اللهم وأجعل قبره روضة من رياض الجنة.

ناصر اللحياني
@N_Allehyani

رد مع اقتباس
  #8
قديم 18-02-2008, 16:09
خلف الجميلي خلف الجميلي غير متواجد حالياً
مؤسس الملتقى والمدير العام

تاريخ التسجيل: Aug 2005
المشاركات: 7,545
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

بارك الله فيك يا أبا صالح

مبدع

رد مع اقتباس
  #9
قديم 18-02-2008, 16:56
فيزياء1 فيزياء1 غير متواجد حالياً
فيزيائي مبدع

تاريخ التسجيل: Feb 2006
المشاركات: 427
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

الله يرفع قدركم دنيا ودين

رد مع اقتباس
  #10
قديم 18-02-2008, 16:58
عادل الثبيتي عادل الثبيتي غير متواجد حالياً
مشرف منتدى المواقع العلمية والمرحلة الثانوية والمسائل والتمارين الفيزيائية
محاضر في الدورة الثانية لتعليم الفيزياء

تاريخ التسجيل: Sep 2006
الدولة: السعودية - الطائف -
المشاركات: 10,336
افتراضي رد: سلسة المُساعد(3): شرح ومناقشة "المقاومة الكهربائية"

يعطيك العافيه وبارك الله فيك وجزاك الله خيـــــــــــراً ،،،
