دوران ملف موضوع في مجال مغناطيسي منتظم

بداية شاهدوا المقطعيين التاليين ( فيديو ) :

http://www.phys4arab.net/uploood/nas...tion_coil1.jpg

أضغط على الرابط التالي بزر الفأرة الأيمن ثم أختر حفظ بإسم :
http://www.phys4arab.net/uploood/nas...ation_coil.rar

نلاحظ من مقطعي الفيديو أنه عند وضع ملف في مجال مغناطيسي منتظم بشكل موازي لاتجاهه ، فإن الملف يدور ، وهذا راجع إلى تعرض ضلعي الملف المتعامدين مع المجال المغناطيسي لقوتين متوازيتين متضادتين كونتا ازدواجا عمل على إدارة الملف .

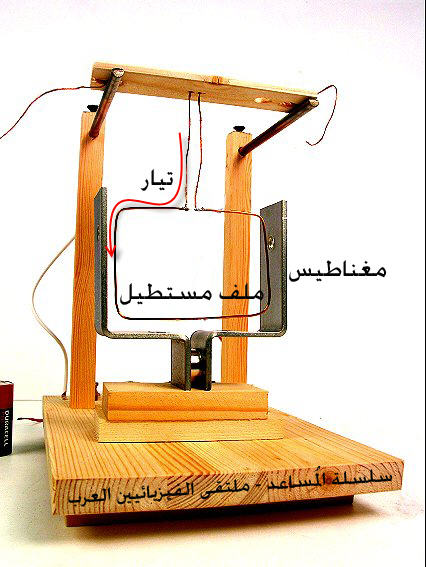

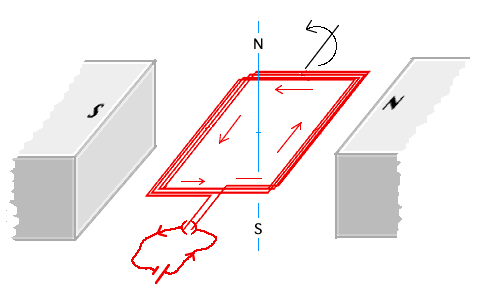

http://www.phys4arab.net/uploood/nas...tion_coil2.jpg
http://www.phys4arab.net/uploood/nas...tion_coil3.gif

توضيح :
بتطبيق قاعدة اليد اليمنى على الضلعين المتوازيين نجد أن المجال المغناطيس منطبق على اتجاه التيار ، فتكون القوة المغناطيسية مساوية للصفر .

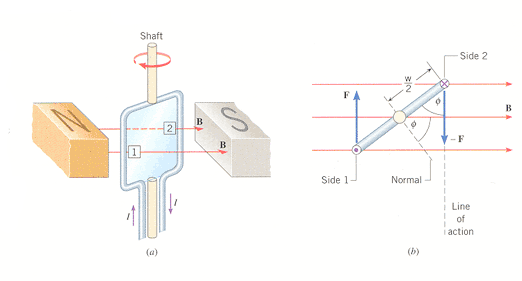

http://www.phys4arab.net/uploood/nas...tion_coil4.bmp

وبتطبيق قاعدة اليد اليمنى على الضلعين المتوازيين نجد أن المجال المغناطيس يؤثر عليهما بقوتين متعاكستين اتجاههما عمودي على المجال المغناطيسي وبالتالي يحدث ازدواجا ، يعطى عزمه من العلاقة التالية :

عز = ن ت حم س جتاي

س : مساحة الملف ، ي : الزاوية بين اتجاه ( حم ) ومستوى الملف .

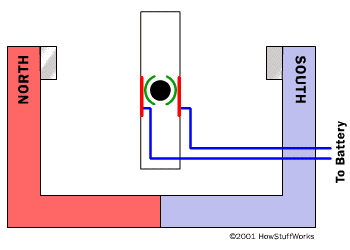

http://www.phys4arab.net/uploood/nas...tion_coil5.gif

[flash=http://www.phys4arab.net/uploood/naser/rotation_coil.swf]WIDTH=500 HEIGHT=400[/flash]
http://www.phys4arab.net/uploood/nas...ation_coil.swf

ملاحظة من أخي الفريــــد :
يُستحسن في هذا الدرس التطرق إلى المحرك الكهربائي ، لأن أساسه العلمي له هو : (دوران ملف موضوع في مجال مغناطيسي منتظم ) .

ناصر اللحياني

14-03-2008 11:33

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

ملاحظة مهمة :

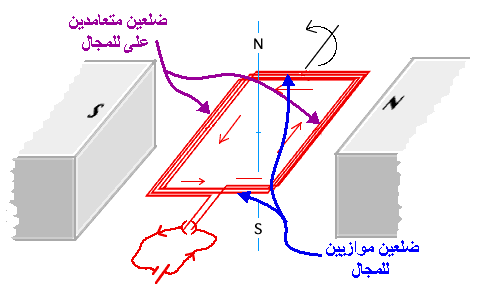

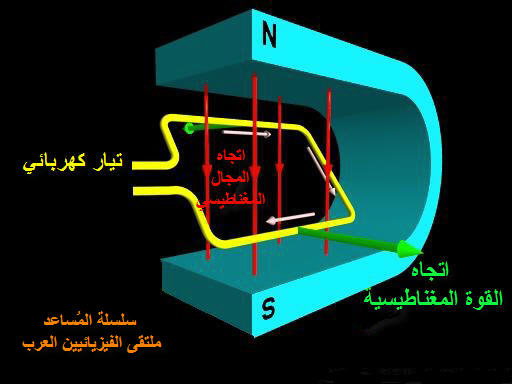

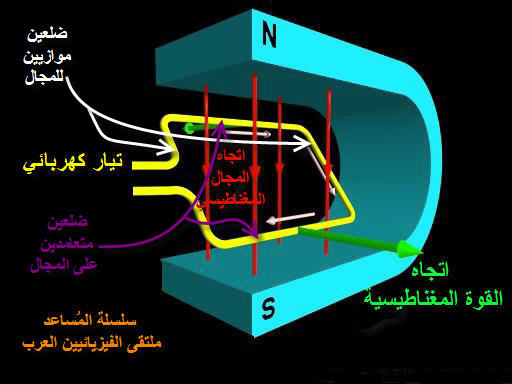

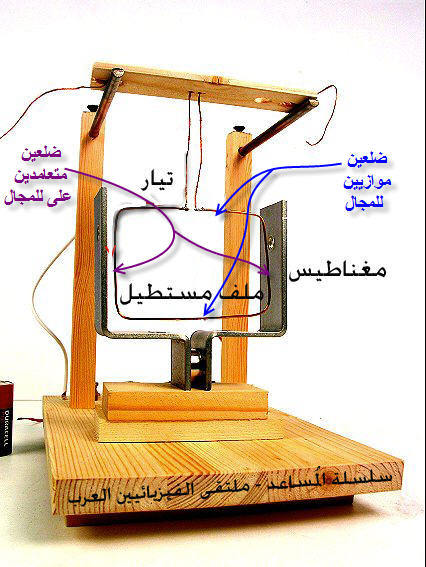

الصور التالية توضح الضلعين المتعامدين والضلعين المتوازيين للملف المستطيل للصور أعلاه :

http://www.phys4arab.net/uploood/nas...tion_coil7.jpg

http://www.phys4arab.net/uploood/nas...tion_coil8.jpg

http://www.phys4arab.net/uploood/nas...tion_coil9.gif

http://www.phys4arab.net/uploood/nas...ion_coil10.JPG

ناصر اللحياني

14-03-2008 13:23

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

التدفق المغناطيسي :

المقصود منه : اختراق خطوط المجال المغناطيسي لسطح أمامه .
تعريفه : عدد متجهات خطوط المجال المغناطيسي التي تخترق السطح بشكل عمودي .
ويقاس بوحدة : ويبر ( تكافئ : تسلا . متر2 )

العوامل المؤثرة عليه :

[flash=http://www.phys4arab.net/uploood/naser/flux_magnetic.swf]WIDTH=500 HEIGHT=400[/flash]
http://www.phys4arab.net/uploood/nas...x_magnetic.swf

1 – عدد اللفات فكلما زاد عدد اللفات زاد التدفق ، والسبب كما مر معنا في درس " المجال المغناطيسي لبعض أشكال التيار " ، هو أنه عندما تزداد عدد اللفات يزداد شدة المجال .
2 – شدة المجال المغناطيس : فكلما زادت شدة المجال زاد التدفق ، لأن زيادة شدة المجال يعني زيادة خطوطه التي تخترق السطح بشكل عمودي .
3 – مساحة السطح : لاحظ في الصورتين التاليتين أنه كلما زادت المساحة زاد التدفق

http://www.phys4arab.net/uploood/nas..._magnetic5.jpg

http://www.phys4arab.net/uploood/nas..._magnetic6.jpg

4 –الزاوية بين اتجاه المجال المغناطيسي ومستوى الملف ، من الصور التالية يتضح أنه التدفق يكون أكبر ما يمكن عندما تكون الملف عموديا على اتجاه المجال ، وكلما قلت الزاوية قلّ التدفق ، لينعدم عندما يكون موازيا .

http://www.phys4arab.net/uploood/nas..._magnetic1.gif

http://www.phys4arab.net/uploood/nas..._magnetic2.gif

http://www.phys4arab.net/uploood/nas..._magnetic3.jpg

http://www.phys4arab.net/uploood/nas..._magnetic4.jpg

يعطى التدفق المغناطيسي بالعلاقة التالية :
تد = ن × حم × س × جاي

تعريف الويبر : هو التدفق المغناطيسي لمجال منتظم شدته ( 1 تسلا ) من خلال سطح مساحته ( 1 م2 ) بشكل عمودي .
غ

ناصر اللحياني

14-03-2008 19:47

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

تم تعديل روابط التحميل .

khaled1966

14-03-2008 20:20

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

مشكورة جهودك أخي الكريم ناصر وجعلها الله في ميزان حسناتك وغرف الله لوادينا ووالديك وبارك الله فيك
الحمد لله أنه يوجد في أمة محمد رجال يحبون الخير ويعملوان على نشره

عادل الثبيتي

14-03-2008 22:35

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

يعطيك العافيه وبارك الله فيك وجزاك الله خيـــــــــــراً ،،،

درة	14-03-2008 23:49

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

شكراً جزيلاً أستاذي الفاضل ، آمل منك تزويدنا بتطبيقات عمليه من حياتنا اليوميه في هذا المجال .

ناصر اللحياني

15-03-2008 00:00

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

من تطبيقات " دوران ملف موضوع في مجال مغناطيسي منتظم " المحرك الكهربائي ،
بحيث يمرر في الملف تيار كهربائي فيدور الملف ويستفاد من هذا الدوران في تحريك
شيء ما ، كالمروحة أو ضخ الماء .

بروتون

15-03-2008 01:11

رد: سلسلة المُساعد(20): شرح ومناقشة " دوران ملف موضوع في مجال مغناطيسي منتظم + التدفق

مجهود كبير جدا يا استاذ ناصر

اللهم اجعله في موازين حسناته
